Светоотражающая маркировка на бензовозе: нормы 2025

Две системы маркировки бензовоза

Когда заходит речь о светоотражающих элементах автоцистерны для топлива, необходимо различать два самостоятельных блока предписаний. Первый — контурная разметка кузова, то есть яркие полосы по периметру машины. Второй — таблички оранжевого цвета и знаки опасности, наносимые при перевозке грузов повышенного риска. Эти требования исходят из разных нормативных источников.

Светоотражающая контурная маркировка в виде полос — предмет регулирования технического регламента Таможенного союза «О безопасности колёсных транспортных средств» (ТР ТС 018/2011). Цвета боковых и задних полос установлены в приложении № 4 (таблица 1.1) к ТР ТС 018/2011 в соответствии с Правилами ЕЭК ООН № 104. В самом соглашении ADR такой полосы как обязательного элемента именно для бензовоза нет. Международные правила перевозки опасных грузов оперируют табличками и знаками. Поэтому ответ на вопрос о полосах нужно искать в национальном регламенте и Правилах ЕЭК ООН № 104.

Бензовоз относится к транспортным средствам категории FL — единицам для перевозки жидкостей с температурой вспышки не выше 60 °C. Этот тип транспортного средства требует соблюдения сразу двух систем: технических норм к конструкции автомобиля и предписаний по обозначению опасной продукции. Подробнее о комплекте оборудования рассказано в материале про дополнительное оборудование бензовоза по ДОПОГ.

Контурные полосы: ТР ТС и Правила № 104

Контурная маркировка определяется в ТР ТС 018/2011 как серия светоотражающих полос, наносимых так, чтобы очертить силуэт машины сбоку и сзади. Приложение № 4 (таблица 1.1) и приложение № 8 к ТР ТС 018/2011 устанавливают, что для транспортных средств большой длины и грузоподъёмности категорий N2, N3, O3 и O4 такая разметка обязательна и должна отвечать Правилам ЕЭК ООН № 104. Именно в этих приложениях ТР ТС 018/2011, а не в тексте ДОПОГ, содержатся нормы о светоотражающих полосах для очерчивания силуэта транспортного средства.

Цвет полос строго регламентирован. Согласно приложению № 4 (таблица 1.1) ТР ТС 018/2011 и Правилам ЕЭК ООН № 104, боковая контурная линия выполняется белой либо жёлтой. Задняя — только красной, поскольку обозначает тыльную часть машины при движении в потоке. Для лёгких легковых автомобилей и малых прицепов (категории M1 и O1) контурная разметка, наоборот, запрещена.

Контурная маркировка — серия световозвращающих полос, предназначенная для нанесения таким образом, чтобы указывать очертания транспортного средства сбоку и сзади (ТР ТС 018/2011, приложение № 8).

Отдельная норма касается технологического оборудования цистерны, выступающего за габариты. Если элемент выходит более чем на 0,4 м по ширине или 1,0 м по длине, его обозначают световозвращателями класса IА по Правилам ЕЭК ООН № 3 либо световозвращающей лентой по Правилам № 104. Эта деталь часто упускается при дооборудовании автоцистерн навесными узлами.

Оранжевые таблички и знаки по ADR

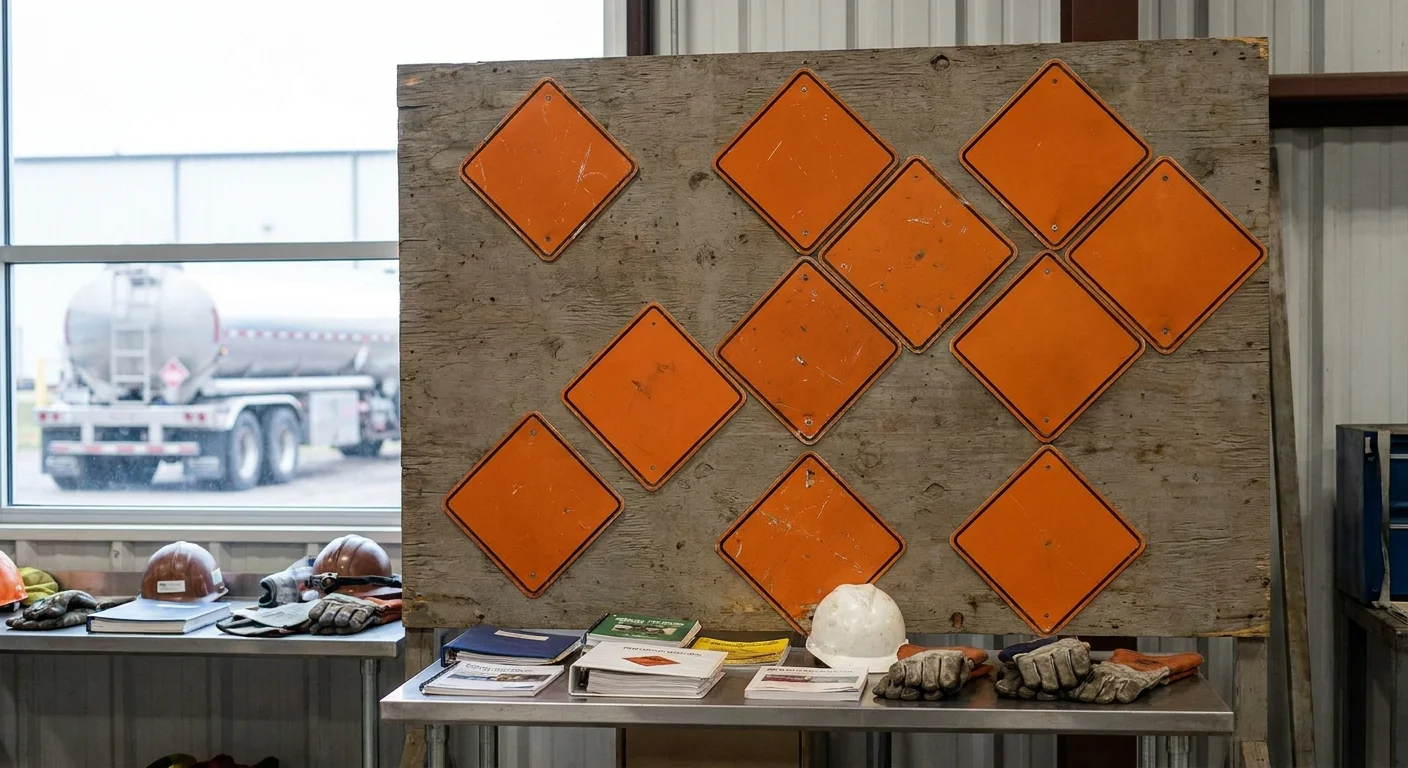

Параллельно с контурной разметкой автоцистерна для топлива несёт обозначения опасной продукции по международному соглашению. Глава 5.3 ДОПОГ задаёт общую систему маркировки транспортной единицы — размещение больших знаков опасности (плакатов-ромбов) и табличек оранжевого цвета. Эти элементы тоже обладают светоотражающими свойствами, что роднит их с контурными полосами по назначению — повышать заметность машины.

Согласно пункту 5.3.2.1.1, таблички оранжевого цвета размещают спереди и сзади транспортной единицы. Для цистерн пункт 5.3.1.4 предписывает дополнительные обозначения на боковых сторонах каждой секции или отсека. Пункт 5.3.2 описывает параметры самих табличек, а пункт 5.3.1.1.1 устанавливает общие требования к большим знакам опасности (плакатам-ромбам), которые размещают на транспортном средстве наряду с табличками.

Стандартная табличка имеет основание 40 см и высоту 30 см с чёрной окантовкой шириной 15 мм. По пункту 5.3.2.2.1 поверхность обязательно светоотражающая. Если конструкция цистерны не позволяет разместить полноразмерную табличку, допускается уменьшение: основание до 300 мм, высота до 120 мм, окантовка до 10 мм. Дополнительное требование к огнестойкости — табличка не должна отделяться от крепления при пребывании в огне в течение 15 минут.

Для бензина (UN 1203) и аналогичных жидкостей класса 3 на боковых сторонах размещают большие знаки опасности по пункту 5.3.1.1.1. О надписях и обозначениях на корпусе подробно сказано в материале про надпись «Огнеопасно» на цистерне, а параметры идентификационных пластин разобраны в статье про маркировочную табличку на цистерне.

Состояние и контроль маркировки

Наличие полос и табличек — только половина дела. Регламент требует поддерживать их в исправном виде. При эксплуатации транспортных средств не допускаются повреждения и отслоения светоотражающей маркировки. Выцветшая, оторванная или загрязнённая до потери яркости лента считается неисправностью.

Соответствие конструкции категории FL проверяется ежегодно при техническом осмотре по правилам перевозки опасных грузов. Светоотражающие свойства входят в перечень проверяемых параметров наряду с электрооборудованием и тормозами. Проверять состояние разметки целесообразно и при ежедневном выезде — это вопрос как соблюдения норм, так и реальной безопасности на дороге.

Постановление Правительства РФ № 2200, утвердившее Правила перевозок грузов автомобильным транспортом, требует, чтобы обозначение опасной продукции полностью соответствовало соглашению ADR. Оранжевые таблички и знаки нельзя заменить произвольными наклейками. Контроль состояния маркировки — обязанность перевозчика и лица, управляющего автоцистерной. О сопутствующих процедурах допуска машины читайте в материале про технический осмотр ДОПОГ и про документы для перегона порожнего бензовоза.

Вопросы и ответы

Обязательны ли светоотражающие полосы на бензовозе?

Да, контурная разметка обязательна для автоцистерн категорий N2, N3, O3 и O4 — большинство бензовозов попадают в эти категории по массе и габаритам. Требование установлено ТР ТС 018/2011 (приложение № 4, таблица 1.1 и приложение № 8) со ссылкой на Правила ЕЭК ООН № 104. Боковая полоса наносится белым или жёлтым цветом, задняя — красным. Для лёгких машин категорий M1 и O1 контурная маркировка запрещена.

Это требование ДОПОГ или национального регламента?

Контурные полосы в виде разметки кузова — предписание технического регламента Таможенного союза (ТР ТС 018/2011), а не самого соглашения ADR. Нормы о цвете и расположении светоотражающих полос для очерчивания силуэта содержатся в приложении № 4 (таблица 1.1) и приложении № 8 к ТР ТС 018/2011, а также в Правилах ЕЭК ООН № 104. Международные правила перевозки опасных грузов для бензовоза оперируют другими элементами: оранжевыми табличками и знаками опасности по главе 5.3. Эти таблички тоже светоотражающие. На машине действуют параллельно две системы обозначений из разных источников.

Каким цветом наносят боковые и задние полосы?

По приложению № 4 (таблица 1.1) ТР ТС 018/2011 и Правилам ЕЭК ООН № 104 боковая контурная линия выполняется белой либо жёлтой, а задняя — только красной. Красный цвет сзади указывает на тыльную часть машины при движении в потоке транспорта. Смешивать цвета или менять их местами нельзя — это считается несоответствием. Цветовая логика повторяет общую схему световой сигнализации автомобиля.

Какие размеры у оранжевой таблички бензовоза?

Стандартная табличка имеет основание 40 см, высоту 30 см и чёрную окантовку шириной 15 мм согласно пункту 5.3.2.2.1 правил перевозки опасных грузов. Поверхность светоотражающая. Если конструкция цистерны не вмещает полный размер, допускается уменьшение: основание до 300 мм, высота до 120 мм, окантовка до 10 мм. Табличка должна выдерживать пребывание в огне не менее 15 минут без отделения от крепления.

Нужно ли маркировать выступающие узлы цистерны?

Да. Элементы технологического оборудования, выступающие за габариты более чем на 0,4 м по ширине или 1,0 м по длине, обозначают световозвращателями класса IА по Правилам ЕЭК ООН № 3 либо светоотражающей лентой по Правилам № 104. Это касается навесных узлов, насосов, рукавных катушек и других деталей, которые могут оказаться вне основного силуэта машины и снизить её заметность.

Что будет, если маркировка отслоилась?

Повреждения и отслоения светоотражающей разметки при эксплуатации не допускаются. Машина с выцветшей, оторванной или загрязнённой лентой считается технически неисправной по части обозначений. Такое состояние выявляется при техосмотре по правилам перевозки опасных грузов и при дорожном контроле. Эксплуатировать автоцистерну до восстановления маркировки нельзя — это нарушение требований к транспортному средству категории FL.

Можно ли заменить оранжевую табличку самодельной наклейкой?

Нет. Постановление Правительства РФ № 2200 требует полного соответствия обозначений опасной продукции соглашению ADR. Самодельные наклейки не отвечают требованиям к светоотражению, размерам, огнестойкости и окантовке. Применяются только сертифицированные таблички, изготовленные по пункту 5.3.2. Несоответствие фиксируется при контроле и влечёт ответственность по статье 12.21.2 КоАП РФ.

Ключевые выводы

• Светоотражающие контурные полосы бензовоза регулирует ТР ТС 018/2011 (приложение № 4, таблица 1.1 и приложение № 8) и Правила ЕЭК ООН № 104, а не само соглашение ADR.
• Контурная разметка обязательна для категорий N2, N3, O3, O4: боковая полоса белая или жёлтая, задняя — красная; для M1 и O1 запрещена.
• Оранжевые таблички 40×30 см с окантовкой 15 мм размещают спереди и сзади транспортной единицы по пункту 5.3.2.1.1; поверхность светоотражающая; при нехватке места допускается уменьшение до 300×120 мм.
• Большие знаки опасности (плакаты-ромбы) регулируются пунктом 5.3.1.1.1 ДОПОГ; боковая маркировка отсеков цистерны — пунктом 5.3.1.4.
• Выступающие узлы цистерны обозначают световозвращателями класса IА (Правила № 3) либо лентой по Правилам № 104.
• Повреждения и отслоения маркировки недопустимы; соответствие проверяется ежегодно при техосмотре, ответственность — по статье 12.21.2 КоАП РФ.
