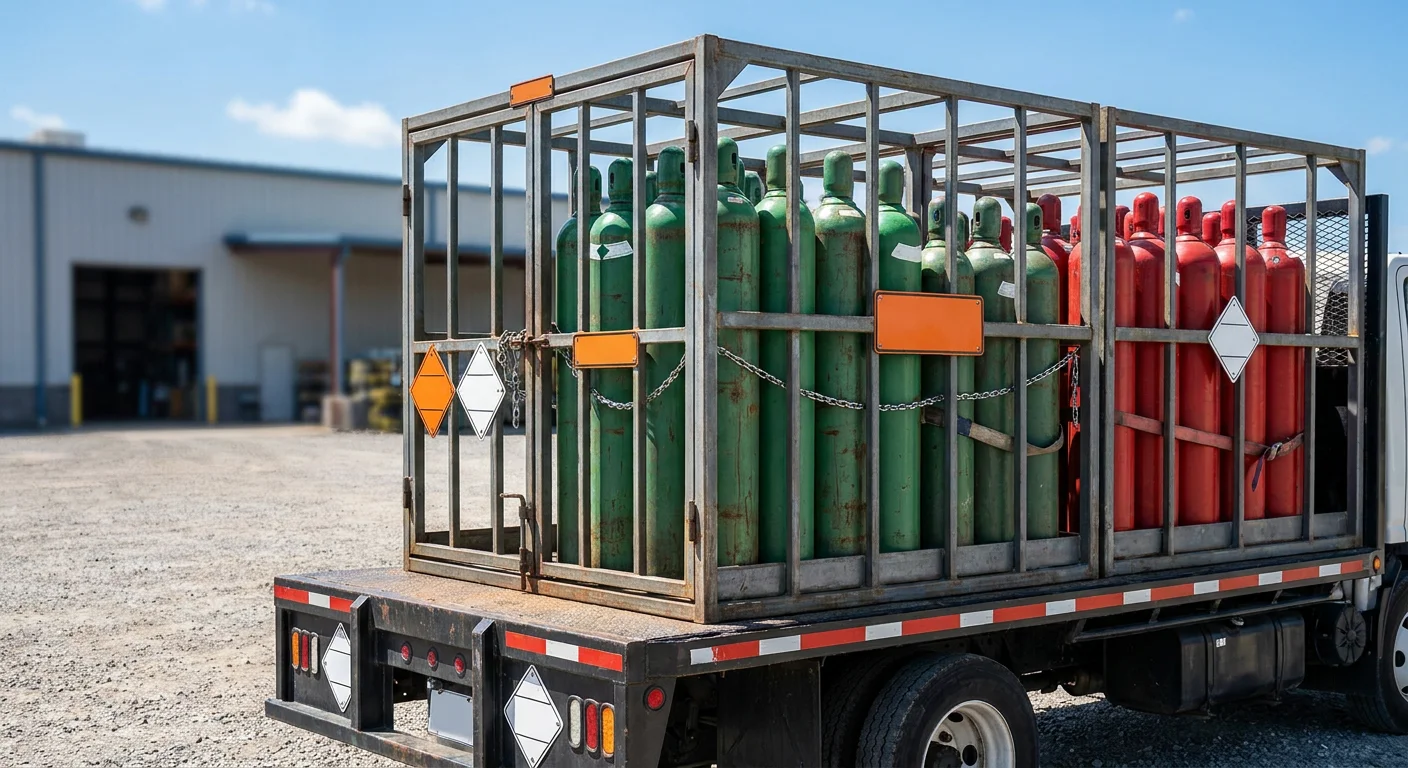

Транспортная единица, доставляющая баллоны со сжатым или сжиженным газом, обозначается двумя прямоугольными светоотражающими табличками оранжевого цвета размером 40×30 см — спереди и сзади. При количестве газа ниже лимитов подраздела 1.1.3.6 (333 л для горючих, 1000 л для невоспламеняющихся) внешняя маркировка ТС не требуется, но знаки опасности на самих сосудах остаются обязательными.
Базовые требования соглашения ADR к обозначению ТС
Перемещение баллонов с газом регулируется главой 5.3 международного соглашения о дорожной транспортировке опасных грузов. Эта часть документа определяет, какие именно идентификационные элементы наносятся на кузов или прицеп — оранжевые сигнальные пластины и, при необходимости, большие знаки класса опасности (плакаты). Для упакованных газов класса 2 на саму машину наносятся только пластины, без ромбов на бортах.
Газы, заключённые в сосуды под давлением, относятся к категории 2 по классификации ADR. Подкласс 2.1 — горючие смеси (пропан, бутан, ацетилен), 2.2 — инертные и невоспламеняющиеся (азот, гелий, CO₂, кислород без дополнительного риска), 2.3 — токсичные. Подробнее о делении опасной продукции по физико-химическим свойствам можно прочитать в материале о девяти классах опасных грузов по ADR.
Помимо внешнего обозначения транспортного средства, существуют отдельные нормы к самим сосудам — нанесение этикеток-ромбов, нумерации ООН, надписей о составе. Эти позиции прописаны в главе 5.2 и относятся к упаковочной маркировке, а не к транспортной.
Оранжевые таблички: размеры, материалы, размещение
Сигнальные пластины — основной идентификатор перевозки опасной продукции на дороге. Согласно пункту 5.3.2.2.1 ADR, стандартная пластина имеет основание 40 см и высоту 30 см, окантована чёрной полосой шириной 15 мм. Поверхность — светоотражающая, материал должен выдерживать огневое воздействие в течение 15 минут без отрыва от кузова.
«Транспортные единицы, перевозящие опасные грузы, должны иметь две прямоугольные таблички оранжевого цвета, соответствующие предписаниям пункта 5.3.2.2.1. Они прикрепляются вертикально к продольной плоскости транспортного средства: одна спереди, другая сзади, и должны быть хорошо видны» (пункт 5.3.2.1.1 ADR).
Для упакованных газов — а баллоны юридически считаются именно упаковкой — пластины используются «глухими», без цифр. Идентификационный код опасности (Кемлера) и номер ООН наносятся лишь в случае работы с цистернами, МЭГК либо при насыпной транспортировке. Размещение шифров на пустой пластине при доставке сосудов под давлением — типичная ошибка перевозчиков.
В уменьшенных габаритах (300×120 мм) пластина допускается только для контейнеров с ограниченным пространством для крепления. Полноразмерный кузов грузовика обязан нести стандартный формат 400×300 мм. О дополнительных аспектах оснащения машины крепёжными кронштейнами и сопутствующим инвентарём подробно изложено в обзоре оборудования транспорта для перевозки газовых баллонов.
| Параметр | Значение | Пункт ADR |
|---|---|---|
| Размер основания | 400 мм | 5.3.2.2.1 |
| Высота | 300 мм | 5.3.2.2.1 |
| Ширина чёрной окантовки | 15 мм | 5.3.2.2.1 |
| Огнестойкость | не менее 15 минут | 5.3.2.2.1 |
| Покрытие | светоотражающее | 5.3.2.2.1 |
| Размещение | спереди и сзади ТС | 5.3.2.1.1 |
| Содержание для упаковок | без цифр (пустая) | 5.3.2.1.2 |
Когда большие знаки опасности на бортах не нужны
Многие водители ошибочно полагают, что ромбовидные плакаты класса 2 необходимо клеить на боковые борта и заднюю стенку фургона, доставляющего баллоны. Это не так. Пункт 5.3.1.5.1 чётко устанавливает: большие знаки опасности на грузовике размещаются только при работе с веществами категорий 1 (взрывчатка) и 7 (радиоактивные материалы). Для упакованного газа подобное обозначение бортов не предписано.
Плакаты-ромбы 250×250 мм размещаются и на цистернах — на каждой секции согласно пункту 5.3.1.4. Если же сжиженный пропан или сжатый азот находятся в обычных стальных сосудах внутри тентованного полуприцепа или закрытого фургона, кузов снаружи остаётся «чистым» — только две оранжевые пластины.
Этикетки-ромбы при этом обязательно присутствуют на каждом баллоне согласно главе 5.2.2: на горловине сосуда либо на корпусе. Их размер для упаковок — 100×100 мм, цветовая схема соответствует подклассу: красный для воспламеняющихся, зелёный для нейтральных, белый с черепом для токсичных. О тонкостях обозначения тары с разными типами продукции рассказано в обзоре совместной перевозки опасных грузов разных классов.
Лимиты по подразделу 1.1.3.6 и режим освобождения
Подраздел 1.1.3.6 — пожалуй, важнейший инструмент для небольших партий газовой продукции. Если суммарный объём сосудов на одной транспортной единице не превышает порогов из таблицы 1.1.3.6.3, целый ряд требований ADR отменяется, включая оснащение ТС оранжевыми пластинами, наличие свидетельства о допуске, обязательное обучение с выдачей карточки.
| Группа | Описание | Примеры | Лимит (л водной вместимости) |
|---|---|---|---|
| F | Воспламеняющиеся газы | Пропан, бутан, ацетилен (UN 1965, 1978, 1001) | 333 |
| A | Удушающие, инертные | Азот, гелий, аргон, CO₂ (UN 1066, 1046, 1006, 1013) | 1000 |
| O | Окисляющие | Кислород сжатый (UN 1072) | 1000 |
| T, TC, TF и др. | Токсичные | Хлор, аммиак (UN 1017, 1005) | 0 (освобождение недоступно) |
Лимит исчисляется по суммарной водяной вместимости сосудов, а не по массе содержимого. Пять стандартных 50-литровых баллонов с пропаном дают 250 л водной вместимости — это в рамках 333-литрового порога. Шестой такой же сосуд (300 л) переводит партию в полный режим ADR с обязательным комплектом маркировки и документации.
Освобождение по 1.1.3.6 не отменяет нанесение этикеток на сами сосуды и наличие транспортной накладной с упоминанием номера ООН. Также сохраняется требование о минимальном комплекте средств пожаротушения и общем инструктаже экипажа по главе 1.3. Подробности — в материале о свидетельстве ДОПОГ на перевозку газа.
Особые случаи: пустые сосуды, закрытые кузова, российские нормы
Пустые неочищенные баллоны рассматриваются международным соглашением так же, как полные. Если в сосуде остался даже минимальный остаток пропана или кислорода — машина обозначается полным комплектом сигнальных пластин и сопровождается соответствующими бумагами. Только после полной дегазации с фиксацией факта очистки сосуд может перевозиться без статуса опасной упаковки.
Особый интерес вызывает доставка в закрытых фургонах. Специальное положение CV36 обязывает разместить на дверях кузова надпись «ВНИМАНИЕ. ОТСУТСТВУЕТ ВЕНТИЛЯЦИЯ. ОТКРЫВАТЬ ОСТОРОЖНО» либо обеспечить продуваемое помещение. Эта пометка дополняет, а не заменяет оранжевые пластины. Размер букв — не менее 25 мм, язык — официальный язык страны отправления плюс английский/немецкий/французский при международном маршруте.
Российские нормативные акты ссылаются на международное соглашение через Постановление Правительства РФ № 2200 от 21.12.2020, регулирующее автомобильные перевозки. Технический регламент Таможенного союза 018/2011 в пункте 20.14.26 прямо запрещает эксплуатацию ТС с повреждёнными или демонтированными кронштейнами для крепления сигнальных пластин. Надпись «ОГНЕОПАСНО» из пункта 1.18.8 ТР ТС 018/2011 относится исключительно к автоцистернам с нефтепродуктами и на грузовик с газовыми сосудами не наносится. О различиях обозначения наливной техники читайте в обзоре требований к надписи «Огнеопасно» на цистерне.
Зелёные ромбы с буквами «СНГ» или «КПГ» на пассажирских автобусах категорий M2 и M3 не имеют отношения к транспортной маркировке опасной продукции. Эти знаки лишь сигнализируют, что само ТС использует газ в качестве моторного топлива, и регулируются отдельным разделом ТР ТС 018/2011. Подробности правил оформления международных рейсов изложены в материале о документах ГИБДД при оформлении ДОПОГ на автомобиль.
Вопросы и ответы
Нужны ли цифры на оранжевой пластине при доставке баллонов с пропаном?
Нет, для упакованного газа сигнальные пластины наносятся «глухими», без указания кода Кемлера и номера ООН. Цифровая идентификация требуется только при работе с цистернами, многоэлементными газовыми контейнерами (МЭГК) или насыпных грузов. Эта позиция закреплена в пункте 5.3.2.1.2 международного соглашения. Сами сосуды при этом обязательно несут этикетку класса 2.1 и нанесённый на корпус номер ООН.
Сколько баллонов с пропаном можно везти без оранжевых табличек?
Сумма водяных вместимостей сосудов не должна превышать 333 литра. Стандартный бытовой баллон на 50 л имеет объём по воде около 50 л, значит, шесть таких сосудов уже выводят партию за порог освобождения. При расчёте учитывается именно паспортная вместимость по воде, а не масса газа внутри. Подробности — в подразделе 1.1.3.6 ADR.
Можно ли применять уменьшенные пластины 300×120 мм на бортовом грузовике?
Уменьшенный формат допустим только тогда, когда габариты или конструкция транспортной единицы не позволяют закрепить стандартную пластину 400×300 мм. Для обычного бортового грузовика или фургона это исключение неприменимо — обязателен полноразмерный сигнальный знак. Контейнеры малого размера и небольшие прицепы — типичные ситуации использования уменьшенного формата.
Требуются ли ромбы класса 2 на бортах фургона с кислородными сосудами?
Нет. Большие знаки опасности (плакаты 250×250 мм) на боковые стенки и заднюю часть транспортного средства наносятся только при работе с категориями 1 и 7. Сжатый кислород класса 2.2 с дополнительной опасностью 5.1 при доставке в баллонах не требует таких ромбов на кузове. Этикетки-ромбы остаются обязательными непосредственно на сосудах.
Что делать с маркировкой при возврате пустых баллонов?
Неочищенные пустые сосуды приравниваются к заполненным. Транспортная единица оснащается стандартным набором сигнальных пластин, водитель имеет при себе свидетельство ADR и комплект документов. Полностью освобождённый и продегазированный сосуд с соответствующим актом обработки может перевозиться без статуса опасной упаковки, однако такая процедура применяется редко.
Действуют ли старые образцы пластин в 2025 году?
Согласно переходному положению 1.6.1.8, сигнальные знаки, изготовленные по требованиям предыдущих изданий ADR, допускаются к использованию до конца 2026 года. После 1 января 2027 года потребуется приведение в полное соответствие с действующей редакцией. Новое оснащение приобретается уже по обновлённым стандартам.
Нужна ли надпись о вентиляции на закрытом фургоне с баллонами?
Да, специальное положение CV36 предусматривает обязательную пометку «ВНИМАНИЕ. ОТСУТСТВУЕТ ВЕНТИЛЯЦИЯ. ОТКРЫВАТЬ ОСТОРОЖНО» на дверях закрытого транспортного отсека. Альтернатива — оборудование кузова системой постоянной вентиляции. Высота букв — минимум 25 мм. Эта пометка дополняет, а не заменяет внешние сигнальные пластины.
Ключевые выводы
- Транспортная единица с баллонами оборудуется двумя сигнальными пластинами 400×300 мм оранжевого цвета — спереди и сзади, по пункту 5.3.2.1.1 ADR.
- Для упакованного газа пластины остаются «глухими» без указания номера ООН и кода Кемлера — цифровая идентификация нужна только цистернам и МЭГК.
- Большие плакаты-ромбы класса 2 на бортовые стенки и заднюю часть кузова не наносятся: они обязательны лишь для категорий 1 и 7.
- При суммарной водяной вместимости сосудов до 333 л (горючие) или 1000 л (инертные/окисляющие) применяется режим освобождения 1.1.3.6 — внешняя маркировка ТС не требуется.
- Закрытый кузов требует надписи «ОТСУТСТВУЕТ ВЕНТИЛЯЦИЯ. ОТКРЫВАТЬ ОСТОРОЖНО» по специальному положению CV36; пустые неочищенные сосуды обозначаются как полные.
